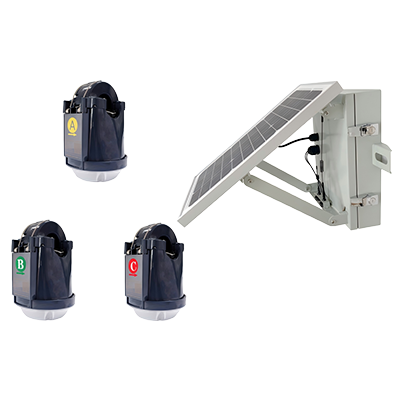

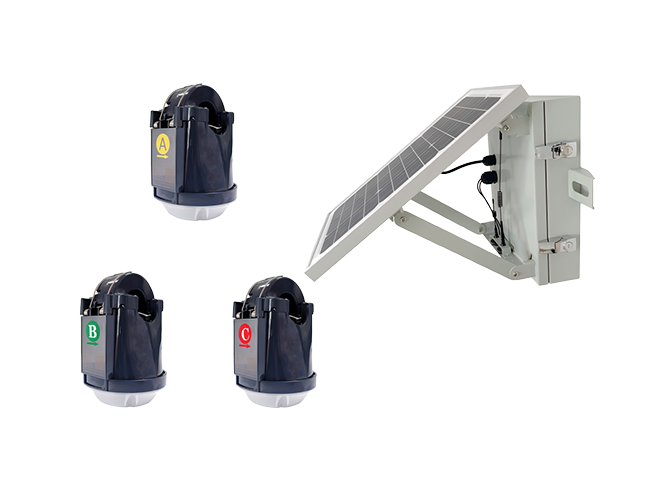

架空远传型故障指示器
主要特点
-
可靠性强
-
采集单元和汇集单元采用IP67防护和免维护设计，采集单元采用超低功耗设计，和无线通信优化，在线路停电（失去取电）状态下可持续运行8年。
-
汇集单元与太阳能电池板一体化设计，重量更轻、体积更小，同时采用大容量锂电池，没有光照的情况下续航15天。
-
-
功能齐全
-
实现常规二遥故障指示器的标准功能，与调度中心双向通讯，并及时将故障信息发送给检修人员。
-
-
实时性好
-
采集单元将实时采集的数据上送汇集单元，汇集单元一方面存储实时数据，同时将实时数据上送调度主站系统。
-
查看全部
规格参数
架空远传型故障指示器
| 采集单元技术参数 | |
| 参数名称 | 参数值 |
| 接地故障检测方法 | 暂态特征法、外施信号法(需配置外施信号发生装置) |
| 动作误差 | 短路故障报警启动误差≤±10%，高低温运行环境下启动误差≤±10% |
| 负荷电流采样精度 | 1)负荷电流为0A~100A时，测量误差为±3A 2)负荷电流为100A~600A时，测量误差为+3% |
| 短路故障最小识别时间 | ≤40ms |
| 接地故障最小识别电流 | ≤10A |
| 重合闸最小识别时间 | 0.2s |
| 报警方式 | 翻牌和闪光 |
| 复位方式 | 上电复位、定时复位 |
| 上电复位时间 | ≤5min |
| 定时复位时间误差 | ≤t1%(2~48h) |
| 采集单元平均功耗 | 静态功耗≤40μA |
| 采集单元低电量报警 | 翻牌锁死，误差≤±2% |
| 采集单元电池容量及带电能力 | 22Ah(根据地方标准配置)。电池单独供电时，最小工作电流≤40μA。电池持续工作时间大于8年，且闪光报警≥2000小时，翻牌报警22000次 |
| TA取电能力 | 线路负荷电流为>10A时，TA取电5S内能全功能工作 |
| 卡线握力 | 1)承受>50N沿导线方向的横向拉力 2)承受>8倍自重的向下拉力 |
| 适用导线截面 | 35~240mm2 |
| 使用寿命 | 可连续运行8年以上 |
| 净重量 | ≤1kg |
| 防护等级 | IP68 |
| 安装方式 | 架空线路户外带电安装 |
| 汇集单元技术参数 | |
| 参数名称 | 指标 |
| 额定工作电压 | DC6V或DC12V可选 |
| 接入容量 | 3条线路(每条线路3只)采集单元接入要求，可扩展至6路接入 |
| 守时精度 | ≤2S/24h |
| 平均无故障时间(MTBF) | >70000h，年可用率>99.99% |
| 通信方式 | 与主站无线模块双向通信，模块兼容4G/3G/2G |
| 通讯工作模式 | 实时在线+定时在线模式 |
| 采集单元与汇集单元通信 | 微功率无线通信距离>50米 |
| 汇集单元电源 | 1)太阳能板容量>15VA(根据地方标准配置） 2)后备电池容量>8Ah(根据地方标准配置) |
| 防护等级 | 电杆安装IP55 |
| 汇集单元正常运行功耗 | ≤0.2VA |
| 外形尺寸(HxWxL) | 388x366x368mm |
| 安装方式 | 电杆抱箍40mm2 |
