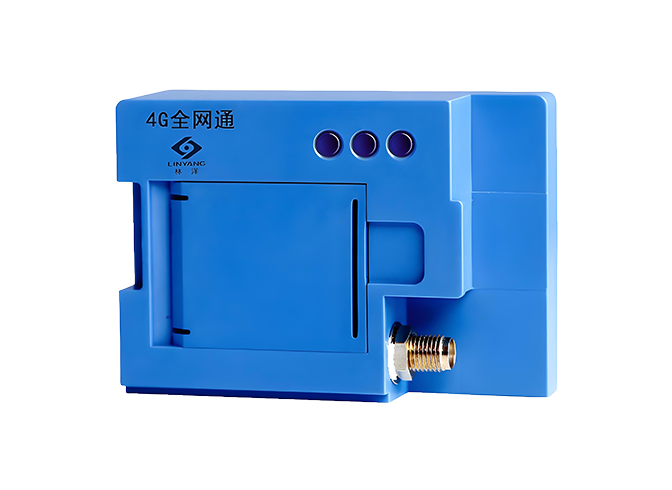

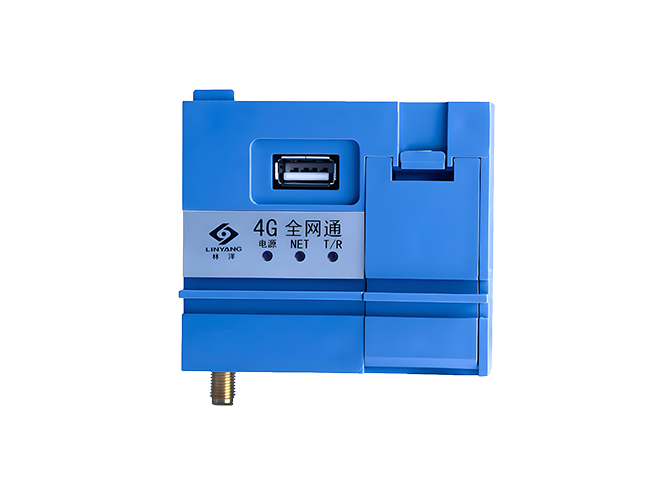

全网通4G通信模块TLY9507/9508
下载产品手册
主要特点
-
低功耗
-
模块未工作的情况下，上电后主模块只有约0.1mA的漏电流（另有3mA左右的电源指示灯电流）；
-
-
可靠性高
-
通信模块经过功能检测，细化到每一路信号，每一个LED，确保产品质量；
-
-
工作稳定
-
在模块上有大容值的插件电解电容，可以起到去耦功能，即使在大功率工作时也可以保证模块的正常工作，提高工作稳定性。
-
-
兼容性
-
适用满足南网技术要求的集抄、配变监测计量终端、负控管理终端和II型集中器
-
-
安装方式
-
支持热拔插
-
查看全部
协议与标准
-
中国南方电网有限责任公司计量自动化终端上行通信规约
-
中国南方电网有限责任公司负荷管理终端技术规范
-
中国南方电网有限责任公司配变监测计量终端技术规范
-
中国南方电网有限责任公司低压电力用户集中抄表系统集中器技术规范
-
中国南方电网有限责任公司计量自动化终端外形结构规范
-
广东电网有限责任公司计量自动化终端远程通信模块接口协议(2016版)
规格参数
全网通4G通信模块TLY9507/9508
| 网络类型 | 支持移动、联通、电信三家运营商， GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七种通讯模式。 |
| 电压范围 | 通信模块电源输入，4V±0.2V，正常工作电流500mA |
| 静电 | 严酷等级4级，试验电压8kv |
| 发射功率 | GSM/GPRS: 功率等级4(2W):EGSM90D 功率等级1(1W): DCS180EDGE: 功率等级 E2(0.5W):EGSM90D 功率等级 E1(0.4W): DCS80D UMTS:功率等级3(025W):WCDMA功率等级3(0.25W) CDMA2000 功率等级2(0.25W):TD-SCDMALTE:功率等级3(0.25W):LTE |
| 主天线 | 50欧姆阳抗特性(SMA接口) |
| 串口波特率 | 默认支持一路三线串口波特率支持9600,19200,38400,57600,115200bps(默认115200bps)支持自动波特率检测功能可以通过串口发送AT命令和数据 |
| 工作湿度 | 相对湿度:10%-100% |
| 工作温度 | -40℃~+75℃℃ |
| 物理尺寸(mm) | 73mmx69mmx20mm |
| 安装 | 支持热拔插 |
