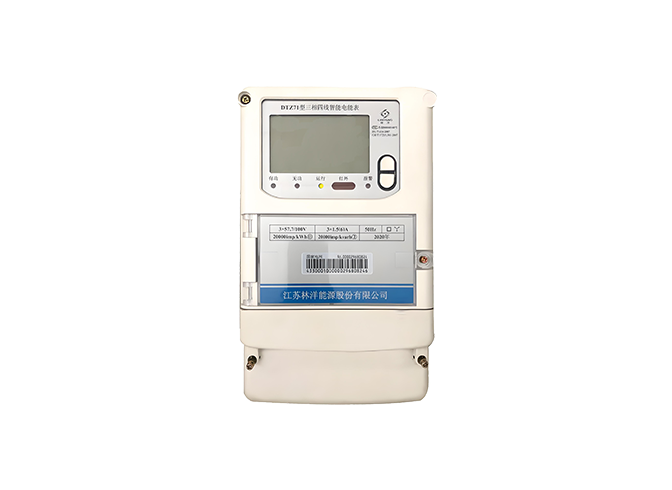

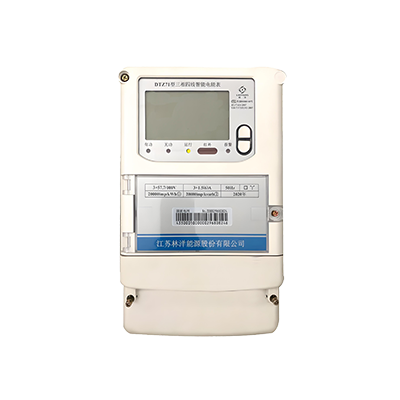

三相数字化电能表DTZ71
下载产品手册
主要特点
-
具有电能计量、需量测量、显示、时钟、时段、费率功能、编程设置、校时功能、测量及监测、事件记录等功能。
-
可计量正向有功、反向有功、四象限无功电能，可以据此设置组合有功和组合无功电能。
-
采用滑差方式测量最大需量，最大需量周期和滑差时间可设置。
-
可分别记录、显示四象限无功电能。
查看全部
协议与标准
-
IEC61850 9-2变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM）采样ISO/IEC 8802-3的采样值
-
GB/T 17215.323-2008《交流电测量设备 特殊要求-第23部分静止式无功电能表（2级和3级）》
-
GB/T 17215.322-2008《交流电测量设备 特殊要求-第22部分静止式有功电能表（0.2S级和0.5S级）》
-
GB/T 17215.211-2006《交流电测量设备 通用要求 试验和试验条件-第11部分：测量设备》
-
GB/T 17215.301-2007《多功能电能表 特殊要求》
-
GB/T 15284-2002《多费率电能表 特殊要求》
-
JJG 596-1999《电子式电能表》
-
DL/T 614-2007《多功能电能表》
-
DL/T 645-2007《多功能电能表通信协议》
-
Q/GDW 206-2008《电能表抽样技术规范》
-
Q/GDW 356-2009《三相智能电能表型式规范》
-
Q/GDW 354-2009《智能电能表功能规范》
规格参数
三相数字化电能表DTZ71
| 参数 | 数值 |
| 功率消耗 | 有功功率不大于5W，视在功率不大于10VA |
| 计时准确度 | 日计时误差≤±0.5 s/d(23℃)，误差≤1.0s/d(-25℃~+60℃ |
| 辅助电压范围 | 交流输入范围:220V±20%，直流输入范围:110V±20% |
| 参比频率 | 50H |
| 数据备份电池 | 电压:3.6V，容量:21.2Ah，寿命:210年，停电后结算数据保存时间210年，其他数据保存时间23年 |
| 停电抄表电池 | 电压:6V，容量:>1200mAh |
| 环境条 | 参比温度:23℃参比温度:40%~60%RH正常工作温度:25℃~60℃极限工作温度:-40℃C~70℃运输和储存温度:-40℃~70℃年平均相对湿度<75%30天的相对温度≤95%目这些天以自然方式分布在一年中其他天偶然出现的相对湿度≤85 |
| 机械参数 | 外形尺寸:290mmx170mmx85mm(长x宽x厚)重量:约2.5kg |
